В пятницу, 11 декабря, в столице на территории Технополиса «Москва», где раньше располагались производственные корпуса АЗЛК, а ныне средоточие инновационных компаний, открыли первое в России производство оборудования для высокоскоростных оптоволоконных сетей связи. В церемонии приняли участие заместитель председателя Правительства России Аркадий Дворкович и председатель правления ООО «УК «РОСНАНО» Анатолий Чубайс. Поскольку производство находится в «чистой зоне», облачившегося в специальный костюм вице-премьера можно было узнать только по глазам, а главу РОСНАНО в таком же костюме — по бровям.
Белое братство чистоты
Сплиттер — сетевое оборудование, использующееся для деления оптического сигнала, это по сути обычный «тройник», только для оптоволокна. К маленькой коробочке с двух сторон приварены оптоволоконные кабели, на выходе их больше, по числу потребителей. Один такой разветвитель может обеспечить высокоскоростным Интернетом или IP-ТВ небольшой офис или многоквартирный дом. Производство расположено в «чистой зоне». Это значит, что, прежде чем туда попасть, и персонал, и посетители-журналисты должны преодолеть «чистилище» — комнату для облачения в специальную защитную одежду. На голову — шапочку, на обувь — бахилы, на нос и рот — маску. Поверх этого каждый надевает белый костюм и такие же сапожки. Отличить журналистов друг от друга становится теперь невозможно.«Что, и дышать нельзя?» — задаёт вопрос принимающей стороне одна из коллег.
«Через раз», — шутит сопровождающий.
Первая опытная партия сплиттеров была выпущена на этом предприятии в июне 2015 года. Организовало производство компания NeoPhotonics. Это портфельная компания РОСНАНО — разработчик фотонных интегральных схем для телекоммуникационного оборудования. В нашей стране это единственный пока производитель компонентов для оптических сетей, которые смогут использовать российские компании, выпускающие телекоммуникационное оборудование. Планируется, что одним из покупателей продукции NeoPhotonics станет компания «Ростелеком».
Работа для молодых и умных

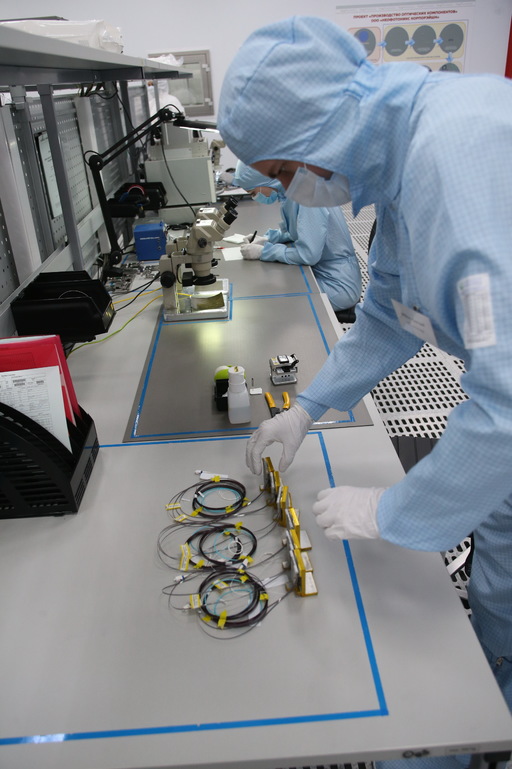

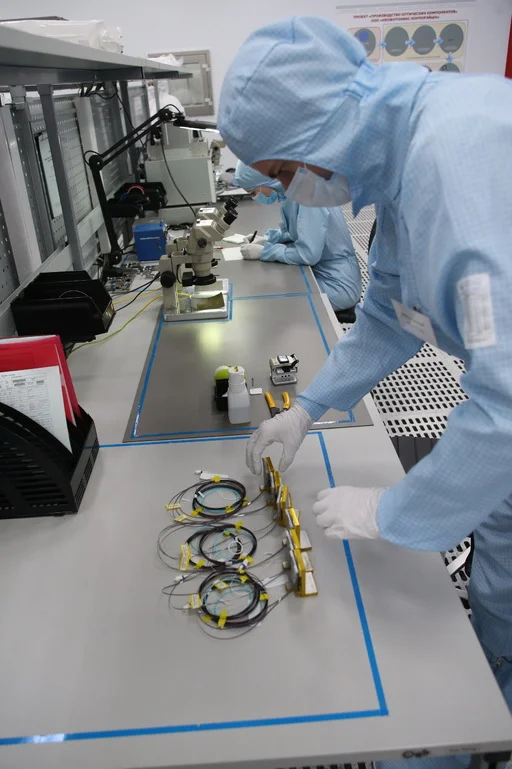

А вот персонал, работающий здесь, одет в костюмы голубого цвета. Всю смену сотрудники вынуждены работать в них, — здесь нет места для пыли, работа идёт с тонкой, крайне чувствительной оптоволоконной нитью. В производственном помещении происходит формирование оптических каналов на кварцевых пластинах, их резка на отдельные чипы, полировка, чистка, упаковка и тестирование.Оператор Иван Сергеев рассказывает мне о своей работе, употребляя много непонятных для непосвященных слов.
«Я подготавливаю волокно для процедуры интеграции компонентов, — говорит Иван, — после которой сплиттер приобретает привычный для нас (для них. — Ред.) вид. Моя задача — подготовить волокно, сделать сварку: капаю клей, структура становится единой, измеряю затухание и дальше всё дело за малым — остаётся одеть короб».
Всего здесь работают 45 человек, причём 10 заняты в научно-исследовательских и опытно-конструкторских работах, остальные — на производстве. Поскольку компания имеет американских инвесторов, здесь говорят не НИОКР, как принято в России, а R&D (Research and Development. — Ред.). Американцы инвестировали в производство почти 30 миллионов долларов США, остальное — российские деньги. Коллектив здесь молодой, средний возраст сотрудников 23—26 лет, зарплата — выше средней по столице, но и устроиться сюда непросто.
«Я окончила Саратовский госуниверситет по специальности «компьютерная и лазерная физика», — рассказывает оператор Маргарита Дорохова, которая производит финальное тестирование сплиттерра. — Переехала в Москву и тружусь здесь уже три месяца. Считаю эту работу очень перспективной для себя».
На очереди — производство трансмиттеров
Остался доволен производством и вице-премьер Аркадий Дворкович. По его словам, выпущенное здесь оборудование будет покрывать часть потребностей отечественного рынка.«А он в нашей стране огромен, в силу больших размеров территории России и числа пользователей телекомуникационных систем», — сказал зампред кабмина.
Аркадий Дворкович поблагодарил всех, кто инвестировал в это производство. «Компания РОСНАНО приняла серьёзное участие в реализации этого проекта, компания NeoPhotonics становится одним из лидеров нашего рынка, мы рассчитываем, что качество продукции будет именно таким, которое позволит это сделать», — добавил вице-премьер.
«Наши инвестиции в проект пока небольшие, — отметил председатель правления ООО «УК «РОСНАНО» Анатолий Чубайс. — Наши затраты на сегодня около 15 миллионов долларов и мы планируем их как минимум удвоить в ближайшее время. Сейчас здесь производят сплиттеры. Следующая стадия — производство других изделий — трансмиттеров, которые преобразуют электронный сигнал в оптический. Мы думаем, что до конца 2016 года пройдём этап строительства второй очереди и нарастим то, что сегодня здесь уже работает».
Помимо России, производство NeoPhotonics размещено в США, Японии и в Китае. В каждом из этих подразделений ведётся и исследовательская деятельность. В штат корпорации входит около 2500 сотрудников по всему миру.
До конца 2015 года будут заключены все необходимые соглашения для предоставления доступа российского производства к необходимой технологической платформе (ноу-хау и патенты). Всего в совокупности будет оформлен доступ к технологиям 80 патентов NeoPhotonics, представляющим собой платформу для производства компонентов для деления и объединения оптического сигнала по мощности или по длинам волн. Также будет оформлен доступ к ноу-хау — базы знаний NeoPhotonics, необходимой для реализации всех технологических переделов производства сплиттеров и другой продукции.
Фотонная интегральная схема (ФИС) содержит множество оптически связанных между собой компонентов, изготовленных на одной подложке и совместно выполняющих разнообразные функции обработки оптических сигналов (обычно в видимом или ближнем инфракрасном диапазонах длин волн).
Технология производства ФИС похожа на технологию, используемую при производстве обычных интегральных схем, — для разметки подложки используется фотолитография. Компоненты, которые могут присутствовать на ФИС, включают волноводные межсоединения, делители мощности, оптические усилители, оптические модуляторы, фильтры, лазеры и детекторы. На сегодняшний день оптические интегральные схемы имеют самое широкое применение. Ключевой областью их использования, для которой NeoPhotonics выпускает свое оборудование, являются волоконно-оптические линии связи.
Использование ФИС позволяет изготавливать более компактные и высокопроизводительные оптические системы (по сравнению с системами на основе дискретных оптических компонентов), а также предоставляет возможность их интеграции с электронными схемами для миниатюризации многофункциональных оптико-электронных систем и приборов.
Одним из базовых устройств на основе ФИС является оптический разветвитель (сплиттер) — пассивное устройство, разделяющее поток энергии, передаваемый по оптоволокну. Данное устройство является пассивным, поскольку для разделения оптической мощности электропитание не требуется.
С использованием оптических разветвителей открылась возможность передавать сигнал нескольким абонентам по одному волокну, что позволило снизить затраты на строительство волоконно-оптических линий передачи (ВОЛС). Эта возможность дала толчок развитию пассивных оптических сетей (PON).
На сегодняшний день существуют две основные технологии изготовления делителей оптических сигналов и, соответственно, два типа оптических делителей: планарные оптические разделители (английский термин Planar Lightwave Circuit splitter, PLC splitter) и сплавные оптические разделители (английский термин Fused Biconic Taper splitter, FBT splitter).
Планарные сплиттеры производятся методом химического осаждения оптического материала на кварцевой поверхности в несколько слоёв с вытравливанием на одной из стадий через маску планарного световода требуемой конфигурации и оптической плотности. Планарный световод находится между пластинами оптического материала и играет роль сердцевины — по нему передается оптическая мощность. Фактически создаётся кристалл или микросхема, состоящая из кварцевой пластины и оптических материалов, обеспечивающих равномерное разделение оптической мощности, и создается Y-образный оптический разветвитель.
